「ＥＪ」のシリンダーブロック
スバルと言えば水平対向。
水平対向と言えば「ＥＪ」。
・・・・
「ＥＪ」ネタは以前にも書きましたが、何と言ってもその種類の多さ！
・・・・
「ＥＪ」と付くエンジンだけで一体何種類あるのか。誰か教えてください。
・・・・
さてさて、最近では一番メジャーなのが「ＥＪ２０７」。
車検証やカタログには「ＥＪ２０」としか書かれていないので、なんのことやらって感じの人も多いかもしれませんが、
ＥＪ２０７とはインプレッサＧＣ８からＧＲＢまでに搭載されているエンジンです。
ＧＣ８はＦ、Ｇ型から採用されていますね。
一口に「ＥＪ２０７」と言っても、これまた種類がありまして。
ＧＣ８とＧＲＢのエンジンでは大きな違いがあります。
これを説明するのはメンドクサ・・・いや、長文になりますので次の機会に。
・・・・
今日は「シリンダーブロック」に話題を絞らせてもらいます。勝手ながら。
・・・・

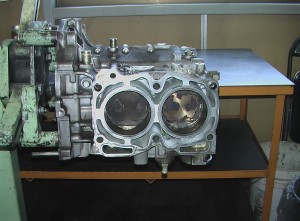

まずはこちら。
・・・・
ＧＤＢのシリンダーブロックです。
ウォータージャケットにブリッジがあって、セミクローズドデッキなのが特徴です。
オープンデッキのＥＪ２０は、シリンダーの剛性が足りなくて問題が多かったのでこの様になったのでしょうね。
・・・

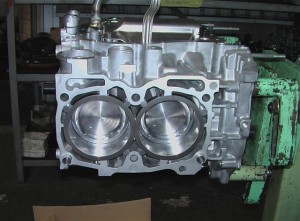

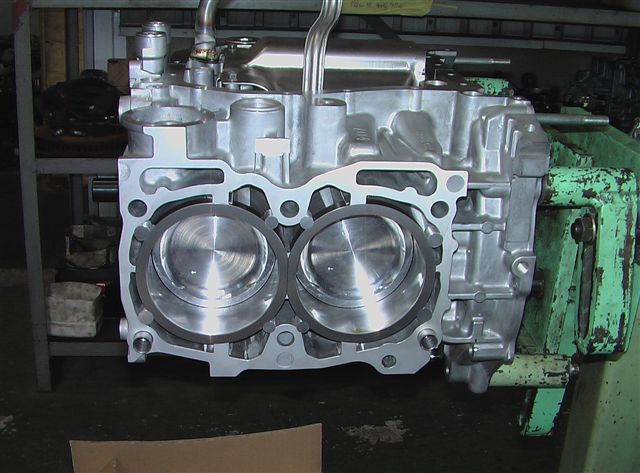

続いてはこちら。
・・・・
・・・・デカイ。
・・・・・
ＥＪ２０７に比べてずいぶんとボアがデカイこのシリンダーは「ＥＪ２５５」です。
ＥＪ２５のなかでも比較的新しく、ターボ用のシリンダーブロックなのでそれなりに強度があります。
フォレスターで使用されています。
・・・
ですが。
写真のシリンダーブロックはさらに強化を加えてあります。
・・・
ウォータージャケットはもともとブリッジがありますが、さらに追加して剛性を上げてあります。
シリンダーライナーは純正を一度取り外して新たに強化シリンダーライナーを挿入。
高出力にも余裕で対応します。
・・・・
・・・・
「ＥＪ」には他にもバリエーションがたくさんあります。
２リッター、２．５リッターの他にも２．２リッターとか。
・・・・
２．２リッターには「２２Ｂ専用エンジン」があります。
ストロークはＥＪ２０と同じ７５ｍｍのまま、ボアを拡大して２．２リッターになっています。
ＥＪ２０シリンダーブロックのままボアを拡大することはできないので、２．２リッター専用シリンダーです。
レガシィにもＥＪ２２、２．２リッターエンジンがありましたがこれとも別物です。
・・・・
２２Ｂのシリンダーブロックはこちら！
・・・・
・・・・
・・・・
・・・・
・・・・まだ写真撮ってなかった。
・・・・
・・・
続きは次回、ということで。
今日は失礼させて頂きます・・・・。
コメント(5)関連記事
5 Responses to “「ＥＪ」のシリンダーブロック”
Leave a Reply
こんにちは。
EJ250のシリンダー、デカイですね(^^;;
ちなみに、GRFはEJ255なんですね。
てっきり、EJ250かとおもっていました。
250と255の違いってなんなんだでしょう？？
諸元データみたいなのを興味半分で見てみましたが
よくわからず。。
コメントありがとうございます！
ＥＪ２５のシリンダーはホントにデカイですね。色々なエンジンに接する機会がありますが、これだけは別格です。ボアが９９．５ｍｍもありますからね。
さて、ＧＲＦのエンジンは「ＥＪ２５７」です。
スバルのエンジン型式の意味ですが、Ｅは「エンジン」（笑）、Ｊは「水平対向４気筒」、２５は「２．５リッター」、７は「ＭＰＩ ハイパワーツインカムターボ」だそうですよ。
２リッターも含め、ＳＴＩバージョンのエンジンに「７」が付いていますね。
ただ、ＳＧ９フォレスターはＳＴＩバージョンですが「ＥＪ２５５」です。
末尾の「５」は「ＭＰＩ ツインカムターボ」ということらしいです。ＧＤＡのエンジンは「ＥＪ２０５」ですね。つまり、ＳＧ９はＳＴＩバージョンなのに特別製のハイパワーエンジンを載せてもらえなかった、ということになるのでしょうか。ちょっと悲しいです。
ＳＧ９のＥＪ２５５とＧＲＦのＥＪ２５７の違いは、すいません、よくわかりません。
ボア×ストロークや圧縮比は同じですけと。
組み合わされる補機類、タービンなどは違いますね。ＳＧ９の方が２６５ＰＳなのでずいぶんと出力が小さいです。でも、トルクはＳＧ９のほうが３ｋｇ・ｍ近く大きいです。
と、いうことでＧＲＦのエンジンはスバルの２．５リッターの中で最強なのです。
GRFはEJ257だったのですね～
てっきり、EJ255になんらかの手をいれたものだとばかり。。
いつもコメントありがとうございます。
ＧＲＦのエンジンは、ＥＪ２５５からの仕様変更というよりは、ＥＪ２０７の２．５Ｌバージョンといった感じでしょうか。エンジンルームだけを見ているとＧＲＦとの区別がつきにくいです。
こんにちは
いつも楽しくブログ読ませて頂いてます。
EJ系は色んなブロックがありますね勉強になります。
素朴な疑問ですが、同じ2000ccのエンジンでGDB系のブロックとそれ以降のGRB等のエンジンブロックではどちらが強度的には有利ですか？
