秋の工作(その5)

2009 年 12 月 11 日 金曜日 by 営業B

こんばんは営業Bでございます。

前回からの続きでこちら

DSC00878

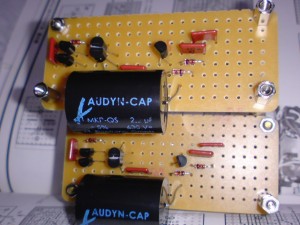

を投入しまつた。バラックでしたが2週間程稼動させた感じでは残念ながらオフセットが増える一方で、最大で141mAまで逝きました。パワーアンプのゲイン如何ではかなり危険な状態ですのでオリジナルからは離れますが、AOCの投入とあいなりました。

FETはK170をIdss0.1mA内でペア取りしたものを使用し、接続はJ103のドレイン側としました。この状態で、共通ソース抵抗を再調整し、2.4kでアイドリングが57から62mV(検知抵抗は10オーム)となりました。厳密には左右で揃えた方がいいのかもですが、ここは手抜きです(汗

これで連続12時間稼動させましたが、10mA内にオフセットを抑え込むことに成功できました。

ちなみにこの後、両極の電源入力部に0.1マイクロのパスコンを入れてあります。画像は忘れました。。。

そうこうしているうちに

DSC00918

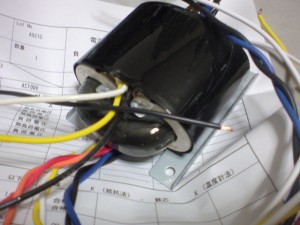

昨日無事に納品されました。AC85V 0.1Aを2系統と6.3V 2Aの仕様でフェニックスさんで巻いてもらいました。

あとはブロックコンを買えばほぼ完成なワケですが、、、、よ、予算が(滝汗
