ハーレークランクケース・レース入替

2011 年 8 月 2 日 火曜日 by 営業D

営業Dです。表題の画像を・・・

入れ替え済みで、横に元のレースが置いてあります。

この後、ニードルベアリング、ピニオンシャフトのサイズに合わせて、クリアランス合わせが必要ですね。



クランクケースレース入替

2011 年 4 月 30 日 土曜日 by 営業D

営業Dです。連休ですが、まだ予定たってません。飛び石なので、そうもいかないですが。

画像は、ハーレーのクランクケースですが、レース入れ替えたところです。圧入ではいってますが、抜く時には面倒でジグが必要だったりします。裏側が・・・画像取り忘れました!

レース入れ替え後、寸法合わせてホーニングしていきます。

モンキーのクランクケース

2009 年 12 月 2 日 水曜日 by 営業C

師走になりました。歳をとるごとに時間の流れが変わっていく気がするのは何故でしょう?

いつのまにか12月ですよ。

それでも汗をかきながら半袖で仕事をしていたら

「お前、おかしいんじゃないの?」と工場長に言われた営業Cですw

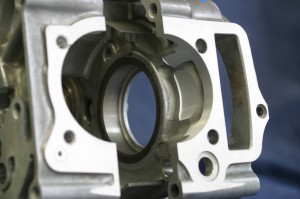

バイクのシリンダーでボアアップをする際にたまに行うこの加工。

例えて言うなら、武川シリンダーなどの社外シリンダーを使用する場合やビックボア対応の強化スリーブなどを入れる場合です。

シリンダーの下側に出っ張ったスリーブの部分がですね、大きくなっているヤツですよ。

太くなっているわけですな。これが。

で、クランクケースにシリンダーを入れようとすると…

あれ?入らない?!

そりゃそうです、太くなっているんですから。だからクランクケースを削るんです。

ちゃんと入るように♪

しかし、削りすぎは禁物。クランクケースに穴が開いてしまったりケース剛性を落とすことにもなっちゃいますから。

気持ち良く入るところで終りにします。

ガバガバはダメなんですな。

IMG_0099
